Struttura orizzontale
La funzione denominata Struttura orizzontale, accessibile dalla scheda Disegno permette la creazione di una struttura orizzontale sulla vista 2D corrente.

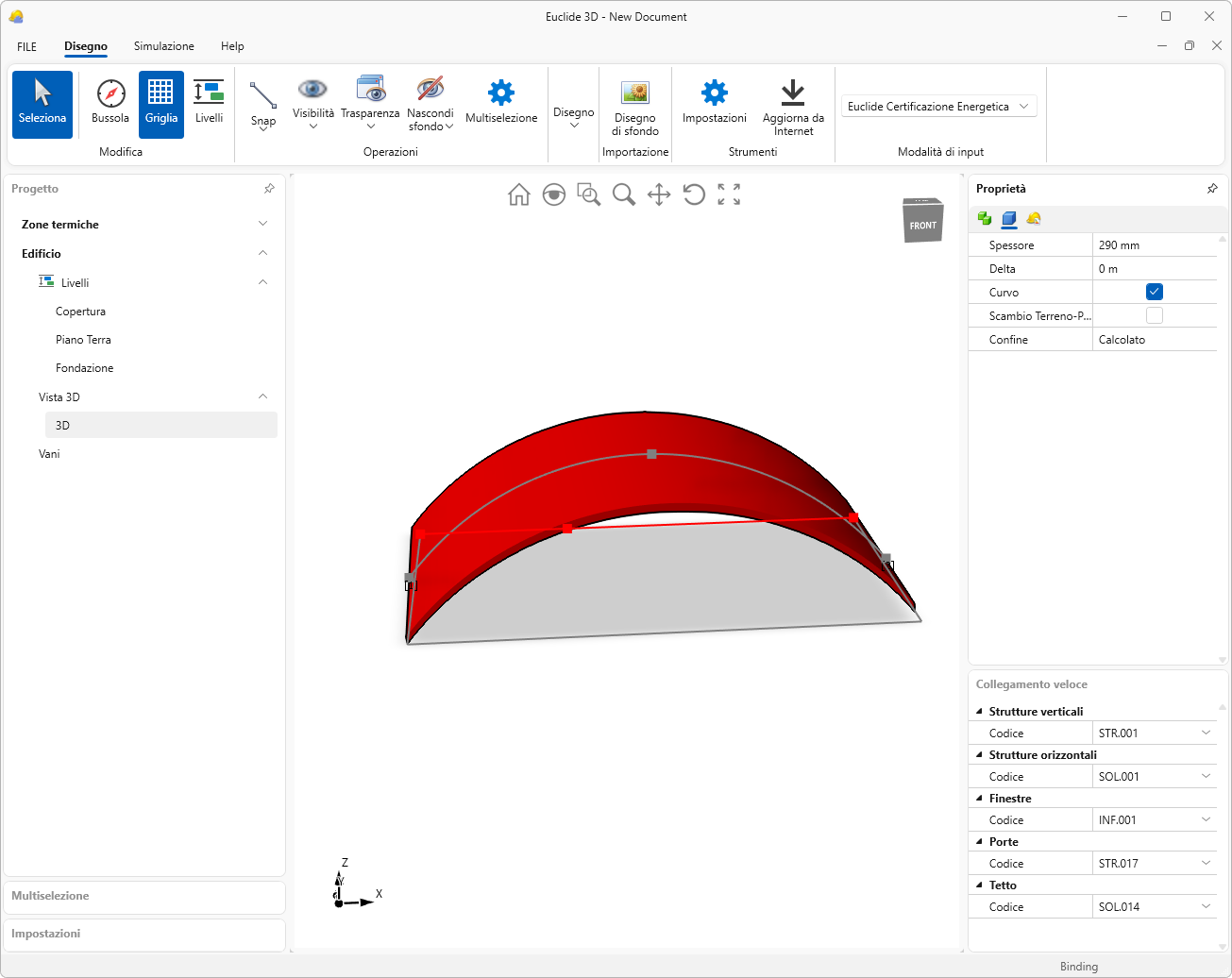

Se il solaio è curvo basterà attivare l'opzione Curvo presente nel pannello delle proprietà.

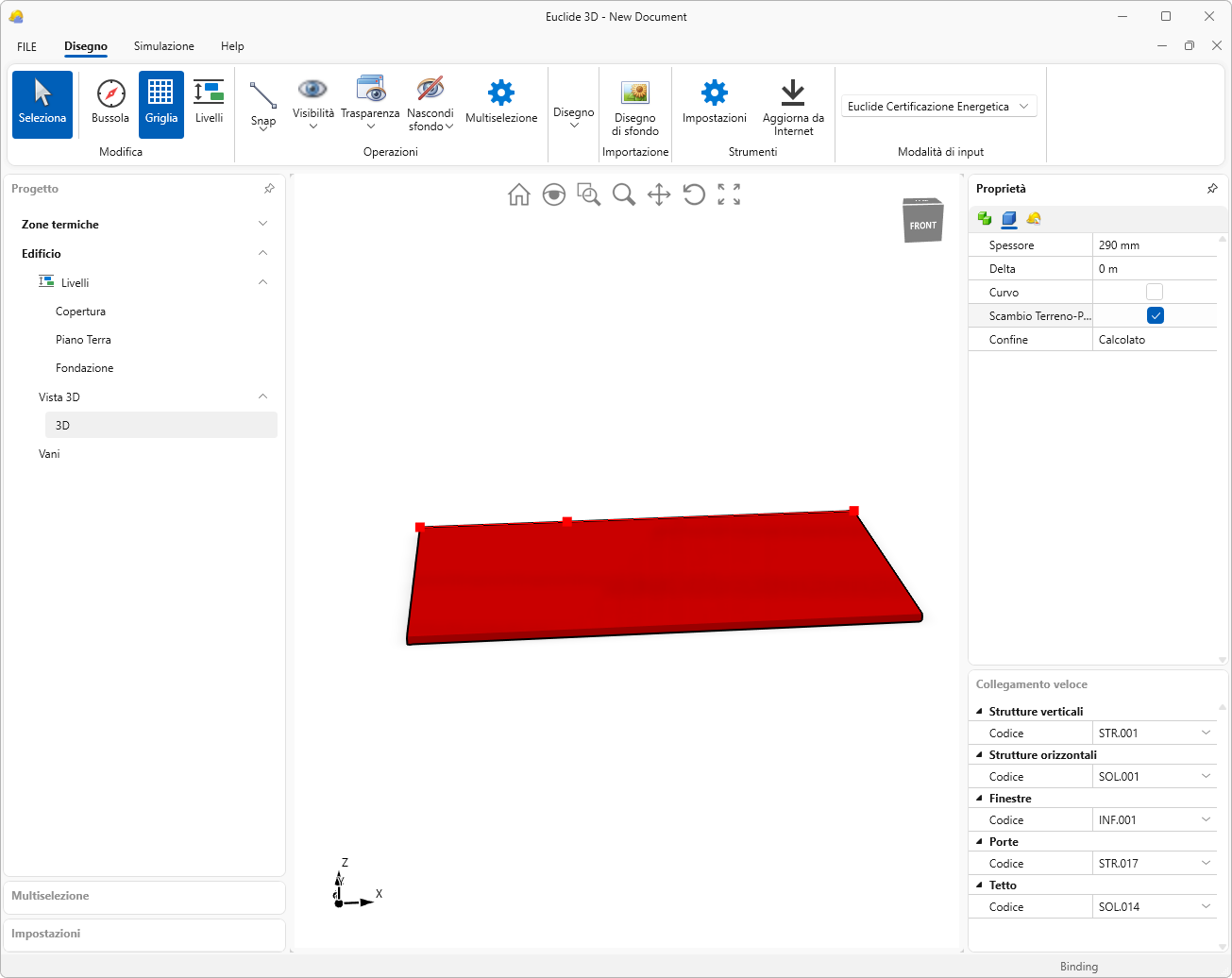

Se invece il solaio confina con il terreno e quindi vi è uno scambio terreno pavimento possiamo attivare l'opzione Scambio Terreno-Pavimento, presente nel pannello delle proprietà.
Proprietà strutture orizzontali
Nel Pannello Proprietà possiamo definire i parametri selezionando la struttura orizzontale.

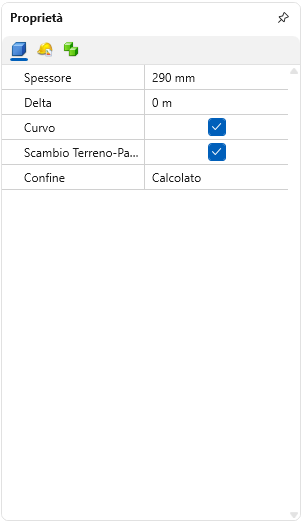

Nella prima sezione del Pannello Proprietà è possibile definire i seguenti parametri:
Spessore: indica lo spessore totale dell'elemento (ad esempio una parete, un solaio, ecc...)Delta: rappresenta uno scostamento o un offset rispetto alla posizione di riferimento dell'elementoCurvo: spuntando sul seguente flag l'elemento seguirà una geometria curva invece che lineareScambio Terreno-Pavimento: spuntando sul seguente flag il software gestirà la priorità di intersezione tra l'elemento e il terrenoConfine: consente di definire il confine

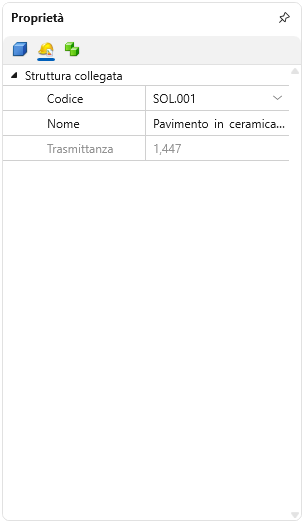

Nella seconda sezione del Pannello Proprietà è possibile, cliccando su Codice, aprire l'archivio di Euclide Certificazione Energetica. Selezionando una struttura dall'elenco e premendo il tasto OK, la struttura verrà assegnata all'elemento selezionato.

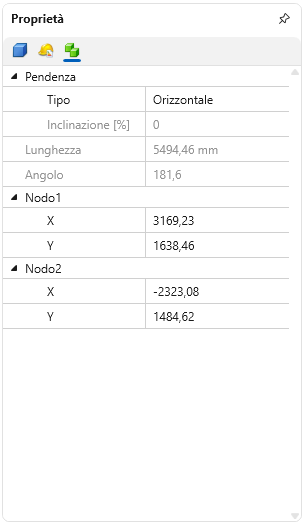

Nella terza sezione del Pannello Proprietà è possibile effettuare il controllo numerico e parametrico della geometria dell'elemento, definendone posizione, sviluppo, orientamento e comportamento altimetrico attraverso la gestione della linea generatrice e dei suoi nodi.
